金屬的疲勞斷裂是指在金屬材料長期受到交替或重復載荷作用下，經過一定次數(shù)的循環(huán)加載和卸載后，出現(xiàn)的斷裂現(xiàn)象。這種斷裂現(xiàn)象通常發(fā)生在金屬材料的表面或近表面處，是由于金屬材料內部微觀缺陷的積累和擴展而導致的。疲勞斷裂是金屬材料的一種主要失效模式，也是一種難以避免的現(xiàn)象。疲勞斷裂的機理是復雜的，主要涉及到金屬材料的微觀結構和力學性能。在金屬材料中，存在著各種類型的微觀缺陷，如夾雜、晶界、位錯等。這些微觀缺陷在長期受到交替或重復載荷作用下，會發(fā)生塑性變形和損傷，導致...
斷口檢驗是宏觀檢驗中常用的一種方法,它是反映產品質量極為重要的手段之一。通過鋼材斷口檢驗,可以發(fā)現(xiàn)鋼本身的冶煉缺陷和熱加工熱處理等制造工藝中存在的問題。斷口的形狀常常能驗明金屬材料組織狀態(tài)中很小的缺陷。斷口檢驗除可以發(fā)現(xiàn)一般檢驗不易發(fā)現(xiàn)的缺陷外,尚具備另一優(yōu)點,即對于在使用過程中破損的零件和在生產制造過程中由于某種原因而導致破損的斷口,以及做拉力、沖擊試驗試樣破斷之后的斷口,無需任何加工制備試樣,就可直接進行觀察和檢驗。當然,技術條件有規(guī)定,斷口檢驗須制備...

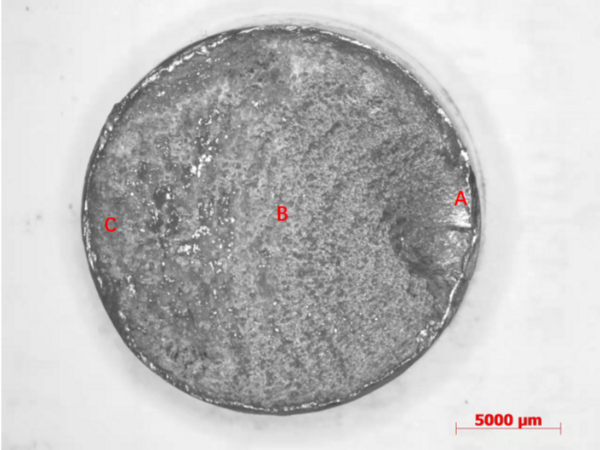

近日隱石檢測接到某公司委托，對機械零件進行斷口分析測試方法：JY/T 010-1996、GB/T 17359-2012圖1為來樣形貌，根據(jù)客戶要求對斷口形貌進行觀測。圖2為斷口體式形貌，宏觀來看，有周期擴展特征，且表面A區(qū)有摩擦特征，說明該區(qū)域斷裂較早，因此推斷從A區(qū)向C區(qū)方向擴展，詳見圖中標注。圖3為斷口A區(qū)形貌，可見邊部有明顯摩擦特征圖4為摩擦區(qū)域放大形貌，摩擦平整，無斷口特征;圖5為A區(qū)非摩擦區(qū)域微觀形貌，主要為撕裂小韌窩，部分區(qū)域有類似疲勞紋的褶痕...
蘇公網(wǎng)安備：
