一、HIC是什么意思？

HIC是指法蘭、鍛件、三通、鋼管、輸油管道、石油套管、鉆具的HIC試驗(yàn)，HIC試驗(yàn)又被稱為氫致開裂或者抗氫誘導(dǎo)裂紋試驗(yàn)。適一般是石油煉化、天然氣方面，用于在酸性環(huán)境下使用。

HIC試驗(yàn)裝置

二、什么材質(zhì)需要做HIC試驗(yàn)?zāi)兀?/span>

例如：Q245R (HIC)-I指的是鋼種級(jí)別Q245R，腐蝕試驗(yàn)只做抗氫致開裂檢驗(yàn)(HIC)，成分要求熔煉分析P≤0.015、S≤0.003;成品分析P≤0.01，S≤0.004。

常見的HIC抗氫鋼鋼板牌號(hào)有：Q245RHICQ345RHIC SA516Gr60HIC SA516Gr70HIC 15CrMoR(H)SA387Gr11Cl2(H)Q245R(R-HIC) Q345R(R-HIC)SA516Gr70(R-HIC)14Cr1MoR(H)SA387Gr12(H)臨氫鋼板12Cr2Mo1R(H)。

三、HIC試驗(yàn)檢測(cè)標(biāo)準(zhǔn)是什么？

NACE TM0284 管道鋼和壓力容器鋼抗氫致開裂評(píng)定方法

GB/T 8650 管線鋼和壓力容器鋼抗氫致開裂評(píng)定方法

四、HIC試驗(yàn)試樣有什么規(guī)定？

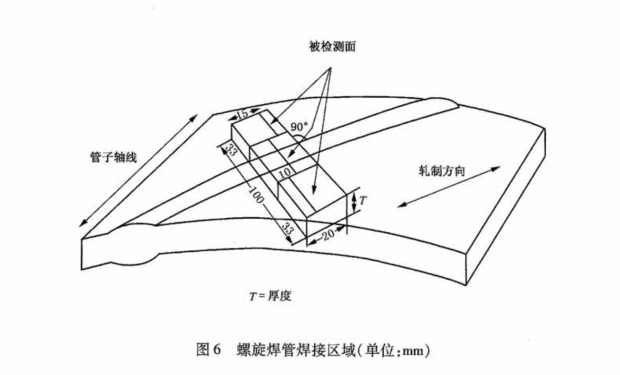

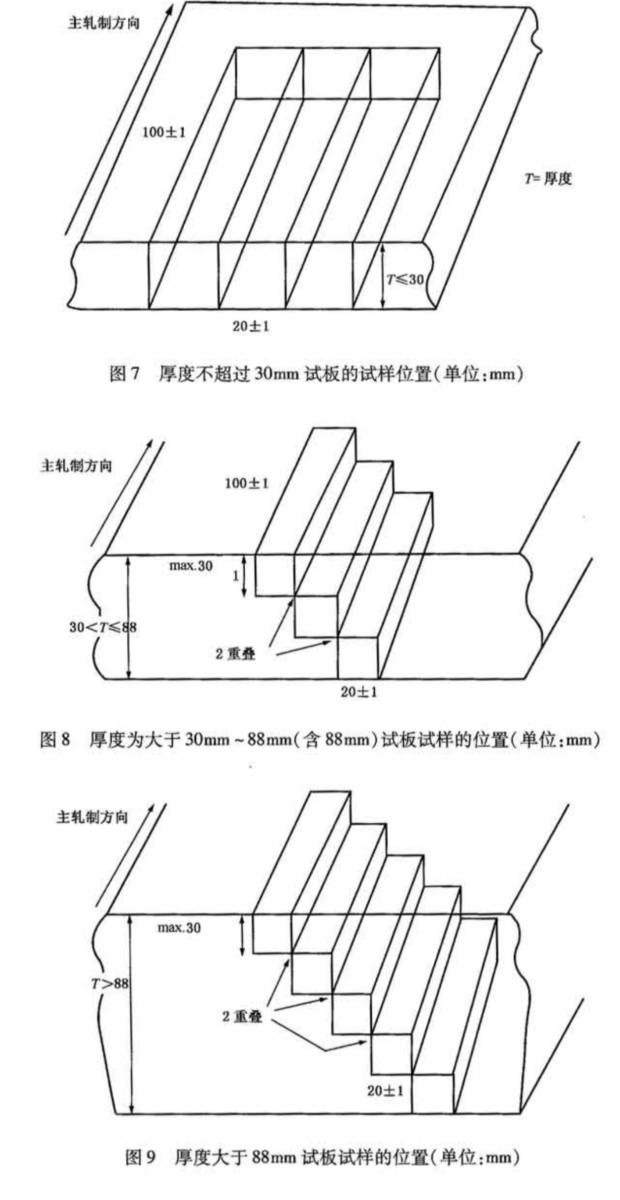

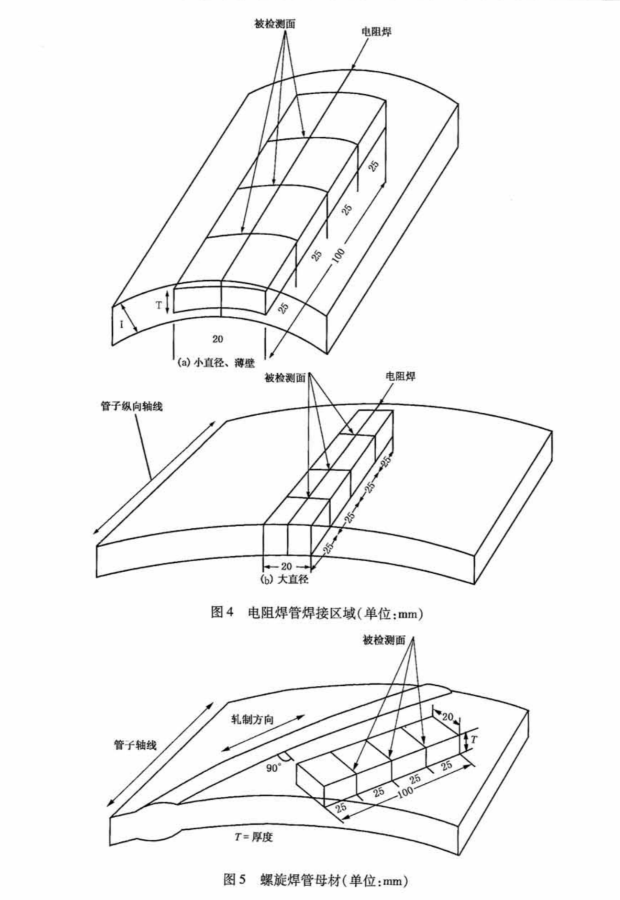

試樣尺寸：100 X20mm，試樣厚度不超過30mm，一組三根試樣。管、板材的取樣見下圖。

五、HIC試驗(yàn)如何測(cè)試?

A、按氫致開裂的相應(yīng)標(biāo)準(zhǔn)加工試樣。對(duì)加工好的試樣進(jìn)行打號(hào)，并觀察試樣表面有無毛刺、銹蝕、油污等，若有則應(yīng)采取相應(yīng)處理。

B、用丙酮清洗試樣，清洗后，試樣的測(cè)試部分不能用手或其它可能損壞其表面的物體碰觸

C、將樣品放入容器，連接試驗(yàn)系統(tǒng)，并立即通入氮?dú)?N2)除氧，除氧時(shí)間不少于1小時(shí)，確保通入硫化氫(H2S)前溶液中無氧。

D、通入硫化氫(H2S)氣體，通入速度達(dá)到200ml/min.L溶液持續(xù)60min，后持續(xù)保持H2S氣體正壓通入(H2S的通入操作方法見附錄Ⅱ)。并且應(yīng)在通入氣體前打開氣體超標(biāo)報(bào)警器。試驗(yàn)過程中應(yīng)保證試驗(yàn)溫度在25±3℃，試驗(yàn)前溶液PH2.6～2.8之間，結(jié)束后的PH不應(yīng)大于4，持續(xù)時(shí)間為96h。

E、試驗(yàn)結(jié)束后關(guān)閉H2S氣閥，并通入氮?dú)獯祾?，時(shí)間不小于6h以充分趕出容器及氣管中殘余的H2S氣體。

F、取出試樣，進(jìn)行相應(yīng)的評(píng)定，做好記錄，并對(duì)容器進(jìn)行清洗。

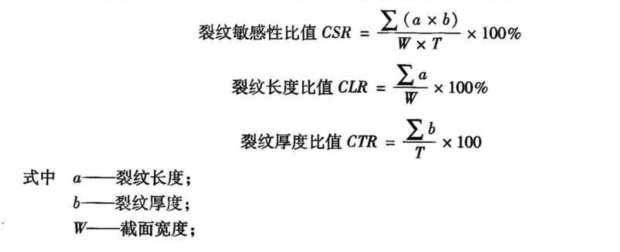

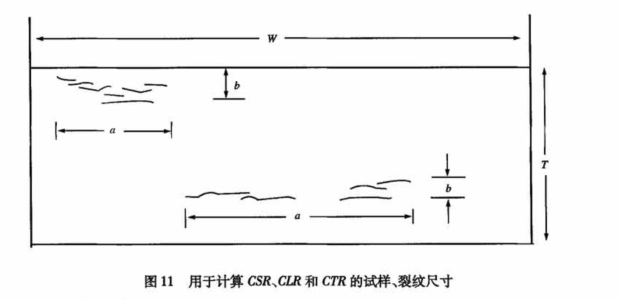

六、HIC試驗(yàn)如何評(píng)定？
